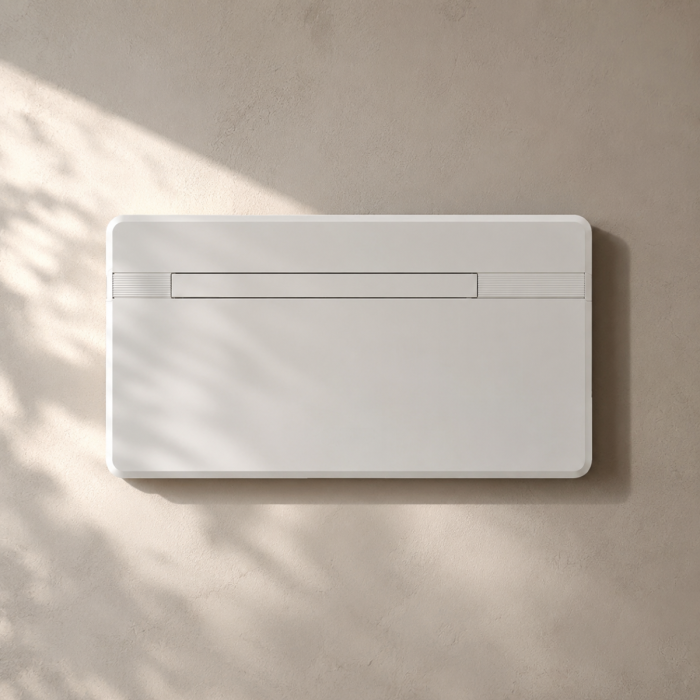

UNICO EVO 20 HP PVAN R290 WIFI included 2,3kW 2,2kW
Kompakt klimatisieren. Ohne Außengerät.
Die UNICO EVO 20 HP PVAN vereint Kühlen, Heizen, Entfeuchten und smarte Steuerung in einem nur 18 cm tiefen Innengerät – mit bis zu 2,3 kW Kühlleistung und bis zu 2,2 kW Heizleistung.
Die Olimpia Splendid UNICO EVO 20 HP PVAN ist eine invertergeregelte Monoblock-Klimaanlage mit Wärmepumpe, integriertem WLAN und R290 – ohne klassische Außeneinheit. Die Nennleistung beträgt 1,7 kW beim Kühlen und 1,5 kW beim Heizen; maximal stehen 2,3 kW Kühlleistung und 2,2 kW Heizleistung zur Verfügung. Der Kältekreis ist hermetisch geschlossen und werkseitig mit 0,145 kg R290 befüllt. Serienmäßig werden zwei Wandöffnungen mit Ø 202 mm vorgesehen.
Fest installiertes Klimagerät mit vollständigem Kältekreis im Innenmodul. Für Einzelräume, in denen eine Außeneinheit nicht gewünscht ist
Ein aufgeheiztes Schlafzimmer, ein Arbeitszimmer unter dem Dach oder ein kompakter Wohnbereich benötigt nicht automatisch eine große Klimaanlage. Entscheidend ist eine Leistungsgröße, die zur tatsächlichen Kühllast passt und auch im Teillastbetrieb ruhig und gleichmäßig regeln kann.
Die UNICO EVO 20 HP PVAN ist die kleinste Leistungsgröße der aktuellen UNICO-EVO-Baureihe. Ihr Inverter-Regelbereich reicht beim Kühlen von 1,0 bis 2,3 kW und beim Heizen von 1,0 bis 2,2 kW. Damit richtet sich das Gerät an einzelne Räume, bei denen eine fest installierte Lösung ohne sichtbare Außeneinheit gefragt ist.
1,7 kW nominal kühlen – bei Bedarf bis 2,3 kW
Für die Dimensionierung ist die Nennleistung der wichtigste Orientierungswert. Bei genormten Prüfbedingungen liefert die UNICO EVO 20 HP PVAN 1,7 kW Kühlleistung und 1,5 kW Heizleistung. Die höheren Werte von 2,3 beziehungsweise 2,2 kW kennzeichnen die maximal verfügbare Leistung innerhalb des Inverter-Regelbereichs.
Eine pauschale Quadratmeterangabe wäre dennoch unseriös: Raumhöhe, Dämmung, Fensterflächen, Himmelsrichtung, Dachlage, Verschattung, Personen und elektrische Geräte verändern die Kühllast deutlich. Bei Grenzfällen sollte die benötigte Leistung vor der Bestellung berechnet werden.
Die maximale Leistung ist kein dauerhaft anzusetzender Nennwert, sondern die obere Grenze des modulierenden Betriebsbereichs.
R290 mit sehr niedrigem Treibhauspotenzial
Die Größen 20 und 25 der UNICO-EVO-Reihe arbeiten mit R290. Der Hersteller gibt für das Kältemittel ein Treibhauspotenzial von GWP 3 an. Im Modell 20 befinden sich 0,145 kg R290 in einem werkseitig befüllten und hermetisch geschlossenen Kältekreis.
R290 ist ein brennbares Kältemittel. Deshalb müssen Transport, Aufstellung, Wanddurchführungen, elektrische Arbeiten, Mindestabstände und Wartung exakt nach Herstellerunterlagen und den örtlich geltenden Vorgaben erfolgen. Der geschlossene Kältekreis darf bei der normalen Montage nicht geöffnet werden.
- Kein Verbinden von Kältemittelleitungen zwischen Innen- und Außengerät
- Werkseitig geschlossener und befüllter Kältekreislauf
- Maximaler Betriebsdruck laut Hersteller: 3,1 MPa
Keine Außeneinheit – aber zwei fachgerecht ausgeführte Wandöffnungen
Bei einer klassischen Split-Klimaanlage verteilen sich Verdampfer, Verflüssiger und Verdichter auf Innen- und Außengerät. Die UNICO EVO bündelt die vollständige Kältetechnik in einem einzigen Innenmodul. Außen bleibt daher keine große Kompressoreinheit sichtbar.
Für Zu- und Abluft werden zwei Öffnungen durch die Außenwand benötigt. Das Gerät wird serienmäßig für Wandöffnungen mit Ø 202 mm geliefert. Beim Ersatz eines älteren UNICO-Geräts ist laut Hersteller auch die Montage an vorhandenen Öffnungen mit Ø 162 mm möglich. Die maximale Tiefe der Wandkanäle beträgt 1 m.
Wichtiger Montagehinweis
- Kernbohrungen, Befestigung, Abdichtung, Elektroanschluss und Kondensatführung müssen fachgerecht ausgeführt werden.
- Beim Heizbetrieb ist ein Kondensatablauf obligatorisch. Fehlt dieser, kann das Gerät bei der Installation als „nur Kühlen“ konfiguriert werden.
- Bei Miete, Wohnungseigentum, Denkmalschutz oder besonderen Fassaden ist die erforderliche Zustimmung vorab zu klären.
- Die Tragfähigkeit und der bauphysikalische Aufbau der Außenwand müssen für Gerät und Wandöffnungen geeignet sein.
Kühlen, heizen, entfeuchten und filtern
Neben dem Kühl- und Heizbetrieb bietet die Anlage die Funktionen Entfeuchten, Lüften, Auto, Eco, Silent und Timer. Die Entfeuchtungsleistung beträgt laut Datenblatt 0,7 l/h. Der interne Luftvolumenstrom lässt sich über drei Stufen regeln und erreicht maximal 380 m³/h.
Das Multifiltersystem kombiniert einen elektrostatischen Filter mit Anti-Staub-Funktion und einen Aktivkohlefilter gegen Gerüche. Eine groß dimensionierte Luftleitklappe unterstützt die gleichmäßige Luftverteilung im Raum.
WLAN inklusive: Touch, Fernbedienung und OS Home App
Die UNICO EVO 20 HP PVAN lässt sich direkt über das hinterleuchtete Touch-Bedienfeld oder die mitgelieferte Fernbedienung steuern. Das integrierte WLAN ermöglicht die Einbindung in die OS Home App, um Betriebsart, Solltemperatur und Zeitprogramme auch über Smartphone oder Tablet zu verwalten.
Für professionelle Anwendungen steht zusätzlich eine vorbereitete RS485-Schnittstelle für Modbus RTU zur Verfügung. Ein potenzialfreier Ein/Aus-Kontakt kann zur Freigabe oder für einen Energie-Boost genutzt werden.
Sync Power System und Silent Mode
Der Twin-Rotationskompressor und die aktuelle Regelelektronik arbeiten im sogenannten Sync Power System aufeinander abgestimmt. Im Silent Mode nennt Olimpia Splendid bei eingeschaltetem Kompressor einen Höchstwert von 30 dB(A). Der im technischen Datenblatt ausgewiesene Innenbereich liegt – abhängig von Betriebszustand und Messbedingung – zwischen 26 und 40 dB(A).
Der niedrigste Wert wird laut Hersteller unter speziellen Prüfbedingungen und nur im Lüftungsbetrieb gemessen. Auf dem EU-Energieetikett ist zusätzlich ein Schallleistungspegel von 57 dB angegeben. Im realen Raum beeinflussen Leistungsanforderung, Wandaufbau, Montagequalität und Raumakustik die wahrgenommene Lautstärke.
UNICO EVO 20, mobiles Klimagerät oder Split-Anlage?
Die richtige Bauart hängt vom Gebäude und vom gewünschten Komfort ab. Die UNICO EVO spielt ihre Stärke aus, wenn ein einzelner Raum dauerhaft klimatisiert werden soll, eine sichtbare Außeneinheit jedoch nicht in Frage kommt.
| Merkmal | UNICO EVO 20 HP PVAN | Mobiler Monoblock | Split-Klimaanlage |
|---|---|---|---|
| Außeneinheit | Nein – außen nur zwei Gitter | Nein, aber Abluftschlauch erforderlich | Ja, separates Außengerät |
| Fenster im Betrieb | Kann geschlossen bleiben | Für Abluftschlauch meist teilweise geöffnet | Kann geschlossen bleiben |
| Kältekreis vor Ort | Werkseitig geschlossen | Werkseitig geschlossen | Innen- und Außengerät werden verbunden |
| Montageaufwand | Zwei Wandöffnungen, Befestigung, Elektrik, Kondensat | Gering, Fensterabdichtung notwendig | Kälte-, Elektro- und Montagearbeiten |
| Typischer Einsatz | Dauerhafte Lösung für einen Einzelraum ohne Außeneinheit | Temporäre oder flexible Nutzung | Hohe Effizienz und flexible Systemlösungen |
Reicht die Größe 20 für Ihren Raum?
Nennen Sie uns Raumfläche, Raumhöhe, Fenster, Himmelsrichtung und Nutzung. Wir prüfen gemeinsam, ob 1,7 kW Nennkühlleistung passend dimensioniert sind oder eine größere Leistungsstufe sinnvoller ist.
Olimpia Splendid UNICO EVO 20 HP PVAN auf einen Blick
- 2,3 kW maximale Kühlleistung · 1,7 kW nominal · Regelbereich 1,0 bis 2,3 kW
- 2,2 kW maximale Heizleistung · 1,5 kW nominal · Regelbereich 1,0 bis 2,2 kW
- Monoblock ohne Außeneinheit · vollständige Kältetechnik im Innengerät
- Invertertechnik mit Sync Power System und Twin-Rotationskompressor
- R290 · 0,145 kg · GWP 3 · hermetisch geschlossener Kältekreis
- WLAN integriert · OS Home App · Touch-Bedienung · Fernbedienung
- RS485 / Modbus RTU und potenzialfreier Ein/Aus-Kontakt
- Silent Mode maximal 30 dB(A) laut Hersteller
- Energieeffizienzklasse A+ beim Kühlen und A beim Heizen
- Innenluftvolumenstrom bis 380 m³/h · Entfeuchtung 0,7 l/h
- Wandöffnungen 162 oder 202 mm · serienmäßig Gitter für Ø 202 mm
- Abmessungen 1015 × 540 × 180 mm · Nettogewicht 41 kg
- Keine elektrische Zusatzheizung · Heizen ausschließlich über die Wärmepumpe
FAQ zur UNICO EVO 20 HP PVAN
Was bedeuten 2,3 kW Kühlen und 2,2 kW Heizen?
Das sind die maximalen Werte des Inverter-Regelbereichs. Die Nennleistungen betragen 1,7 kW beim Kühlen und 1,5 kW beim Heizen und sind für die Auslegung besonders wichtig.
Für wie viele Quadratmeter ist das Gerät geeignet?
Der Hersteller nennt keine allgemeingültige Raumfläche. Dachlage, Fenster, Sonneneinstrahlung, Dämmung, Raumhöhe, Personen und elektrische Geräte können den Leistungsbedarf bei gleicher Fläche stark verändern.
Ist WLAN bereits enthalten?
Ja. Das WLAN ist integriert. Das Gerät kann über die OS Home App eingestellt, programmiert und kontrolliert werden.
Hat die PVAN-Version eine elektrische Zusatzheizung?
Nein. Die UNICO EVO 20 HP PVAN heizt über den reversiblen Wärmepumpenprozess. Ein elektrischer Heizwiderstand gehört nicht zu dieser Modellversion.
Ist ein Kondensatablauf erforderlich?
Beim Betrieb zum Heizen ist der Kondensatablauf laut Hersteller obligatorisch. Ohne Ablauf kann das Gerät bei der Installation als „nur Kühlen“ konfiguriert werden.
Benötigt das Gerät wirklich keine Außeneinheit?
Ja. Die gesamte Kältetechnik befindet sich im Innengerät. Für die Außenluft sind jedoch zwei Wandöffnungen erforderlich, die außen mit Gittern abgeschlossen werden.
Muss ein Kältetechniker den Kältekreis anschließen?
Nein, der Kältekreis ist werkseitig hermetisch geschlossen und wird bei der normalen Installation nicht verbunden. Kernbohrungen, Befestigung, Elektrik, Abdichtung und Kondensatführung bleiben dennoch Facharbeiten.
Kann das Gerät in eine Gebäudeautomation eingebunden werden?
Ja. Neben der OS Home App ist eine RS485-Schnittstelle für externe BMS-Steuerungen in Modbus-RTU-Sprache vorbereitet. Zusätzlich ist ein Ein/Aus-Kontakt vorhanden.
Technische Daten – UNICO EVO 20 HP PVAN
| Produktidentifikation | |
|---|---|
| Hersteller / Modell | Olimpia Splendid UNICO EVO 20 HP PVAN |
| Geräteart | Inverter-Monoblock-Luft/Luft-Wärmepumpe ohne Außeneinheit |
| Produktcode | 02453 |
| EAN | 8021183024531 |
| WLAN | Integriert · kompatibel mit OS Home |
| Elektrische Zusatzheizung | Nein |
| Kühlbetrieb | |
| Nennkühlleistung | 1,7 kW |
| Kühlleistung min. / nominal / max. | 1,0 / 1,7 / 2,3 kW |
| Kühlleistung im Silent Mode | 1,4 kW |
| Leistungsaufnahme min. / nominal / max. | 0,3 / 0,5 / 1,0 kW |
| Energieverbrauch Zweikanalgerät – Kühlen | 0,5 kWh/h |
| EER | 3,1 |
| Energieeffizienzklasse Kühlen | A+ |
| Innenluftvolumenstrom min. / mittel / max. | 195 / 270 / 380 m³/h |
| Außenluftvolumenstrom min. / max. | 350 / 650 m³/h |
| Entfeuchtungsleistung | 0,7 l/h |
| Heizbetrieb | |
| Nennheizleistung | 1,5 kW |
| Heizleistung min. / nominal / max. | 1,0 / 1,5 / 2,2 kW |
| Heizleistung im Silent Mode | 1,4 kW |
| Leistungsaufnahme min. / nominal / max. | 0,3 / 0,4 / 1,0 kW |
| Energieverbrauch Zweikanalgerät – Heizen | 0,4 kWh/h |
| COP | 3,4 |
| Energieeffizienzklasse Heizen | A |
| Innenluftvolumenstrom min. / mittel / max. | 195 / 270 / 380 m³/h |
| Außenluftvolumenstrom min. / max. | 350 / 650 m³/h |
| Akustik und elektrische Daten | |
| Innenpegel min. / max. | 26–40 dB(A) laut technischem Datenblatt |
| Innenpegel Silent Mode | max. 30 dB(A) laut Hersteller |
| Schallleistungspegel EU-Energielabel | 57 dB |
| Leistungsaufnahme „Thermostat aus“ | 14 W |
| Leistungsaufnahme Standby | 0,5 W |
| Spannungsversorgung | 230 V · 1 Phase · 50 Hz |
| Zulässiger Spannungsbereich | 198–264 V |
| Stromkabel | 3 × 1,5 mm² |
| Schutzart | IP20 |
| Kältemittel und Installation | |
| Kältemittel | R290 · hermetisch geschlossener Kältekreis |
| Kältemittelfüllmenge | 0,145 kg |
| Treibhauspotenzial | GWP 3 |
| Maximaler Betriebsdruck | 3,1 MPa |
| Wandöffnungen | Ø 162 oder Ø 202 mm · serienmäßig Gitter für Ø 202 mm |
| Maximale Tiefe der Wandkanäle | 1 m |
| Kondensatablauf | Beim Heizbetrieb obligatorisch |
| Interne Lüfterstufen | 3 |
| Externe Lüfterstufen | 6 |
| Reichweite Fernbedienung | bis 8 m · Winkel ±80° |
| Abmessungen und Betriebsgrenzen | |
| Abmessungen B × H × T | 1015 × 540 × 180 mm |
| Abmessungen mit Verpackung | 1100 × 605 × 290 mm |
| Nettogewicht | 41 kg |
| Gewicht mit Verpackung | 43 kg |
| Außentemperatur beim Kühlen | bis 43 °C |
| Außentemperatur beim Heizen | −15 bis 24 °C |
| Innentemperatur beim Kühlen | 18 bis 35 °C |
| Innentemperatur beim Heizen | bis 27 °C |
UNICO EVO 20 HP PVAN passend dimensionieren
Wir helfen Ihnen bei Kühlleistung, Einbauposition, Wandöffnungen und Kondensatführung – damit Gerät und Raum wirklich zusammenpassen.
