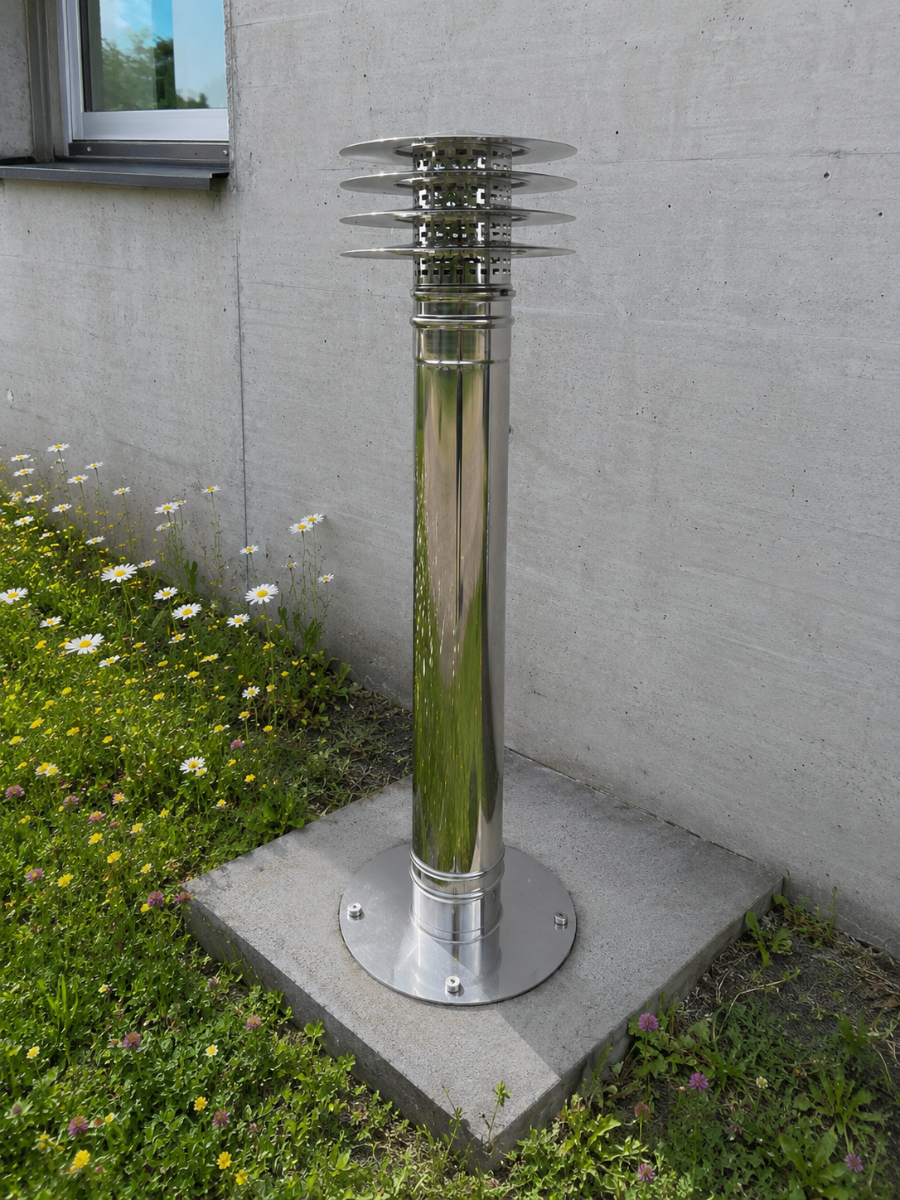

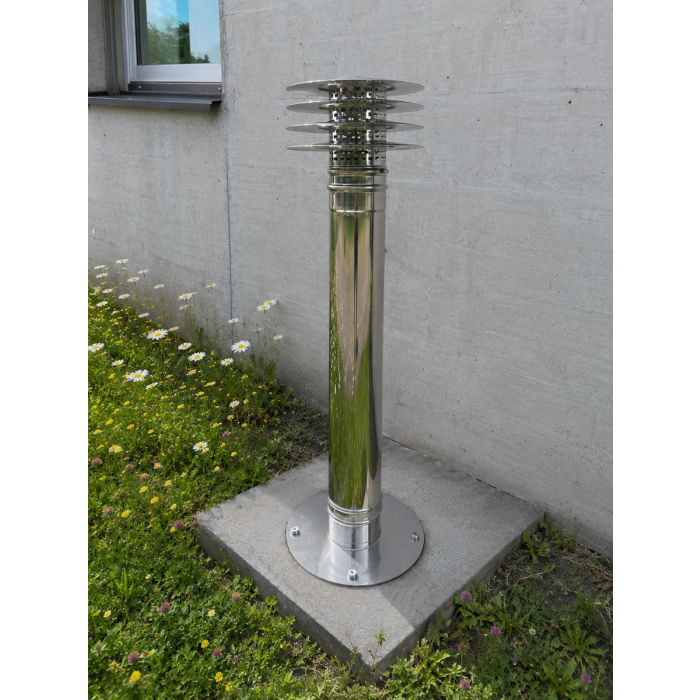

Edelstahl-Turm mit Wetterschirm
Sichtbar bleibt nur das Edelstahl-Standrohr mit dem Lamellenschirm (Ø 33 cm) – er überdacht die Öffnung und hält Regen fern.
RL Keller Außenluftturm Edelstahl mit Lamellenhaube inkl. isolierter Bodensektion
Lieferzeit
5 - 10 Tage
Außenluftdurchlass · ALD
RL Keller ALD – der Kellerturm für Frischluft unter Erdgleiche
Führt die Lüftungsleitung aus Keller und Souterrain über das Erdreich ins Freie – im Boden hochisolierendes EPP, über der Erde ein schlanker Edelstahl-Turm mit Wetterschirm.
Artikel-Nr. 1322901
Edelstahl über der Erde EPP hochisoliert im Erdreich Standrohr in 103 oder 53 cm Kondensatablauf am Fußteil
Wozu ein Außenluftdurchlass?
Kellerlüftung braucht einen Weg nach draußen
Liegt der Raum unter Erdgleiche – Keller, Souterrain oder Tiefparterre –, endet der Wanddurchbruch für die Lüftung im Erdreich. Genau hier setzt der RL Keller ALD an: Der oft auch Kellerturm oder Lüftungsturm genannte Außenluftdurchlass verlängert die Lüftungsleitung senkrecht nach oben, bis sie über der Erdoberfläche frei ansaugen und ausblasen kann.
Der Aufbau ist zweiteilig: Was im Erdreich liegt, besteht aus hochisolierendem EPP. Was über der Erde sichtbar bleibt, ist ein Standrohr aus Edelstahl mit Lamellen-Wetterschirm – erhältlich in zwei Höhen, passend zur Einbausituation. So verschwindet die Technik im Boden, und an der Fassade bleibt kaum mehr als eine schlanke Säule.
Hochisolierte EPP-Bodensektion
Das T-Stück im Erdreich lenkt das waagerecht durch die Außenwand geführte Rohr um 90° in die Vertikale – gefertigt aus hochisolierendem EPP.
Kondensatablauf am Fußteil
Am unteren Ende der Bodensektion sitzt der Kondensatablauf – Feuchtigkeit aus der Leitung kann kontrolliert nach unten abgeführt werden.
Technische Daten
| Wetterschirm (Edelstahl) | Ø 33 cm, Höhe 22 cm |
|---|---|
| Rohrdurchmesser oben | 12,7 cm |
| Standrohr Edelstahl | optional 103 cm oder 53 cm |
| Bodensektion (EPP) | 62,5 cm bzw. 37,5 cm, Fußteil 29 cm |
| Außendurchmesser Bodensektion | 23 cm |
| Material | über der Erde Edelstahl · im Erdreich EPP, hochisolierend |
| Kondensat | Ablauf am Fußteil |

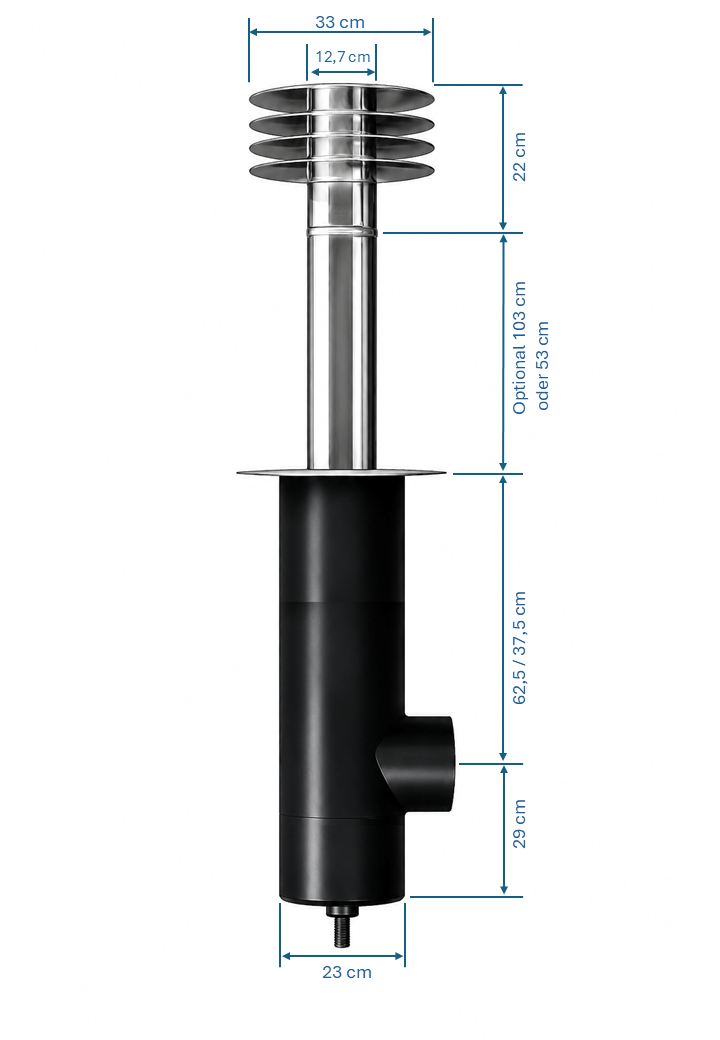

Maße gemäß Maßzeichnung. Weitere Angaben siehe Produktunterlagen.
So ist der Kellerturm aufgebaut
- 1 Lamellen-Wetterschirm aus Edelstahl
- 2 Edelstahl-Standrohr (103 oder 53 cm)
- 3 Abdeckteller am Bodenübergang
- 4 EPP-Sektion mit T-Stück (90°-Umlenkung, im Erdreich)
- 5 Fußteil mit Kondensatablauf
Häufige Fragen zum RL Keller ALD
Was bedeutet ALD?
ALD steht für Außenluftdurchlass – die Öffnung, über die eine Lüftungsanlage Außenluft ansaugt bzw. Abluft abgibt. Beim RL Keller ALD ist dieser Durchlass als senkrechter Turm ausgeführt, damit er auch bei einem Wanddurchbruch unter Erdgleiche funktioniert. Umgangssprachlich wird das Bauteil deshalb auch Kellerturm oder Lüftungsturm genannt.
Wann brauche ich einen Kellerturm?
Immer dann, wenn ein Lüftungsgerät in einem Raum unter Erdgleiche eingebaut wird und der Wanddurchbruch deshalb im Erdreich endet – typisch bei Keller, Souterrain und Tiefparterre. Der RL Keller ALD verlängert die Leitung dann bis über die Erdoberfläche ins Freie.
Welche Höhen gibt es?
Das Edelstahl-Standrohr über der Erde gibt es in zwei Längen: 103 cm oder 53 cm. Auch die EPP-Bodensektion im Erdreich ist in zwei Längen verfügbar (62,5 cm bzw. 37,5 cm, plus 29 cm Fußteil) – so lässt sich der Turm an die Einbautiefe und die gewünschte sichtbare Höhe anpassen.
Warum EPP unten und Edelstahl oben?
Jedes Material sitzt dort, wo es seine Stärke hat: Im Erdreich dämmt das hochisolierende EPP die Lüftungsleitung und ist witterungs- wie temperaturbeständig. Über der Erde, wo der Turm sichtbar ist, sorgt Edelstahl für eine robuste, langlebige und optisch hochwertige Oberfläche – gekrönt vom Lamellenschirm, der die Öffnung vor Regen schützt.
Was passiert mit Kondenswasser?
Feuchtigkeit, die sich in der Leitung niederschlägt, sammelt sich am tiefsten Punkt – dem Fußteil der Bodensektion. Dort sitzt der Kondensatablauf, über den das Wasser kontrolliert abgeführt wird.
| Lieferzeit | 5 - 10 Tage |
|---|
